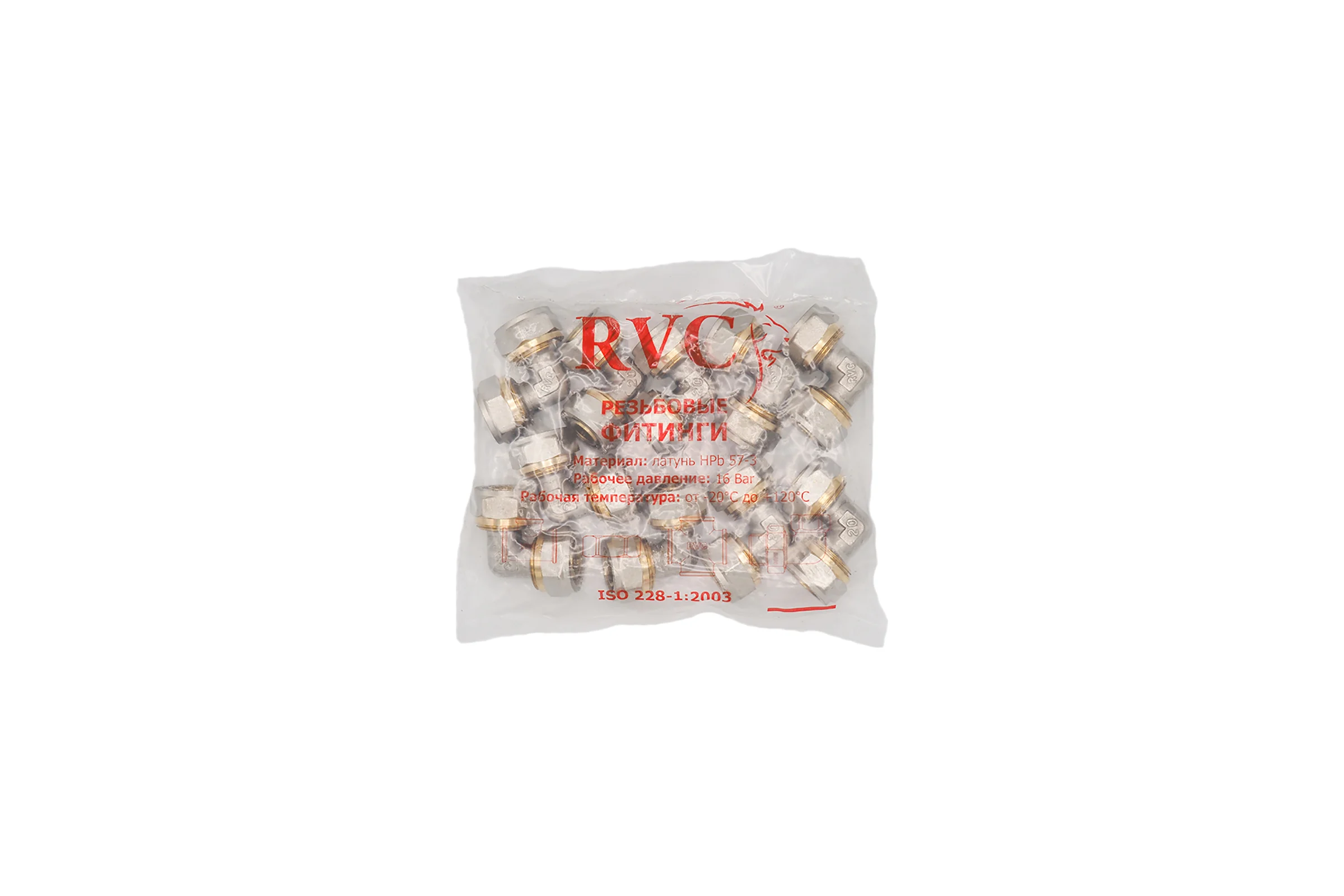

Угол цанга Rvc МП 20, 10 шт 18421

Назначение: применяются в качестве соединительных фитингов и арматуры в системах водоснабжения, отопления и охлаждения из металлопластиковых труб типа PEX/AL/PEX, PERT/AL/PERT (Исключительно только эти виды труб). Тип соединения с трубой: компрессионное «ЦАНГА» Тип резьбового соединения: резьба трубная цилиндрическая (G) Метод изготовления: горячая ШТАМПОВКА Материал основных частей: латунь марки HPb 57-3 (медь от 57%, свинец до 3%) Внешнее покрытие: никель Резьба без покрытия, желтый цвет Материал прокладки: синтетический каучук EPDM Материал прокладки диэлектрической: фторопласт PTFE Рабочая температура: от -20°C до +90°C ВАЖНО: недопустимо замораживание системы Рабочее давление: до 10 Bar Рабочая среда: вода, этилен/пропиленгликоль, сжатый воздух Срок службы: 30 лет Продукция сертифицирована в России Регулярный контроль качества Особенности: соединение ЦАНГА используется для открытой прокладки трубопровода, фитинг нуждается в дополнительной подтяжке цангового соединения в течение эксплуатационного периода. Соединение разборное, допустимо повторное использование после замены уплотнительных колец. НЕДОПУСТИМО применение в качестве элемента трубопровода в многоэтажных домах. Для этих целей применяются фитинги и краны ПРЕСС типа. Данный подход является профессиональным инженерным решением.
