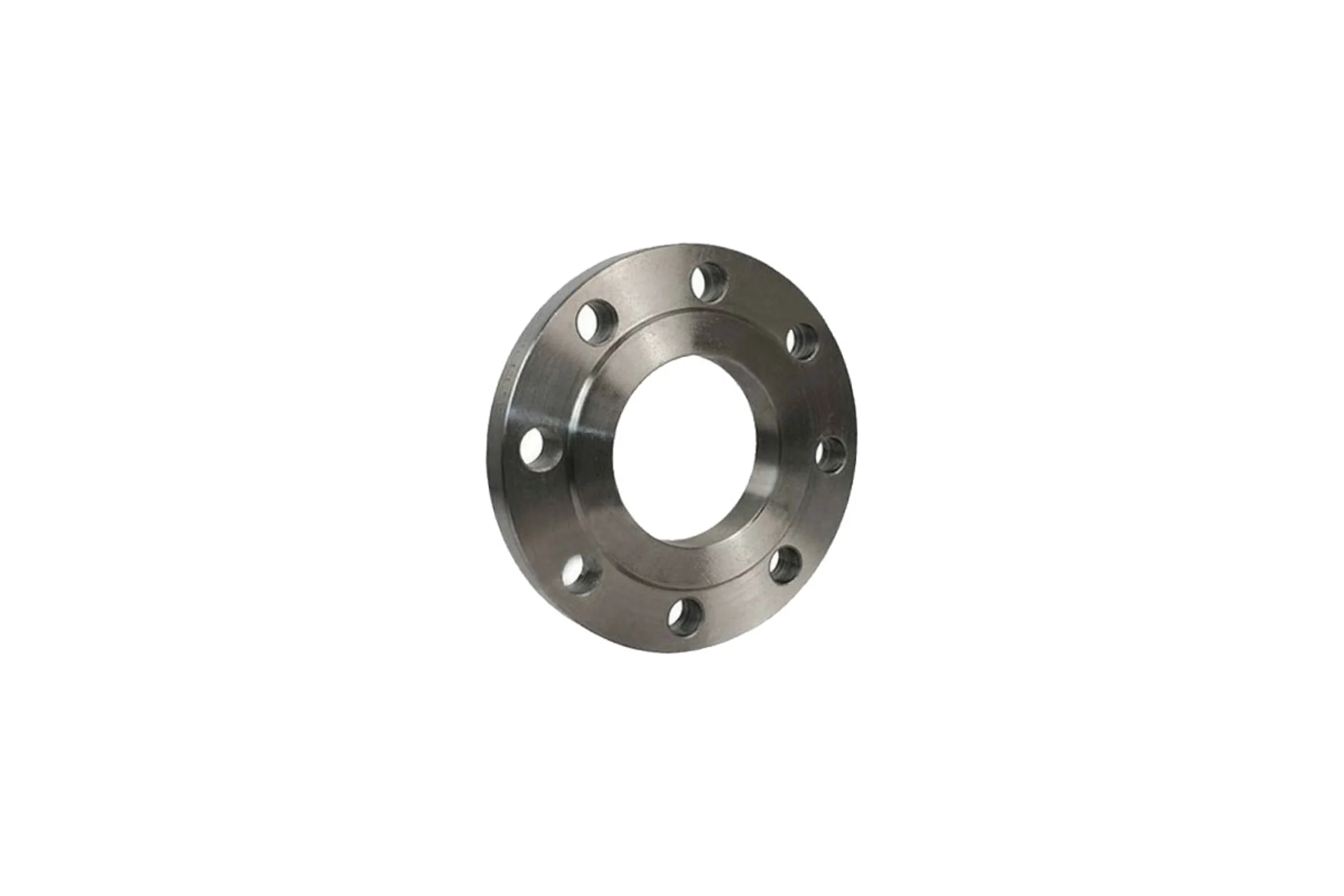

Фланец сталь плоский RUTEMPO Ду 65 Ру10 тип 01 ряд 1 исп. B 127-5859

Фланцы плоские приварные, фланцы приварные встык предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры. Монтаж и подготовку контактных поверхностей соединительных частей следует осуществлять в соответствии с указаниями проектной документации. Рабочая среда - вода, пар, газ, среды не агрессивные к материалу фланца.Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.Диаметр условный, мм -65Внутренний диаметр -78 ммНаружный диаметр -180 ммДиаметр крепежных отверстий -18 ммКоличество крепежных отверстий -4 штНоминальный диаметр шпилек -М16Длина шпилек -80 ммНоминальный диаметр болтов -М16Длина болтов -60 ммТолщина фланца -20 ммДиаметр уплотнительной поверхности -122 ммВысота уплотнительной поверхности -3 ммРасстояние между центрами крепежных отверстий -145 мм
