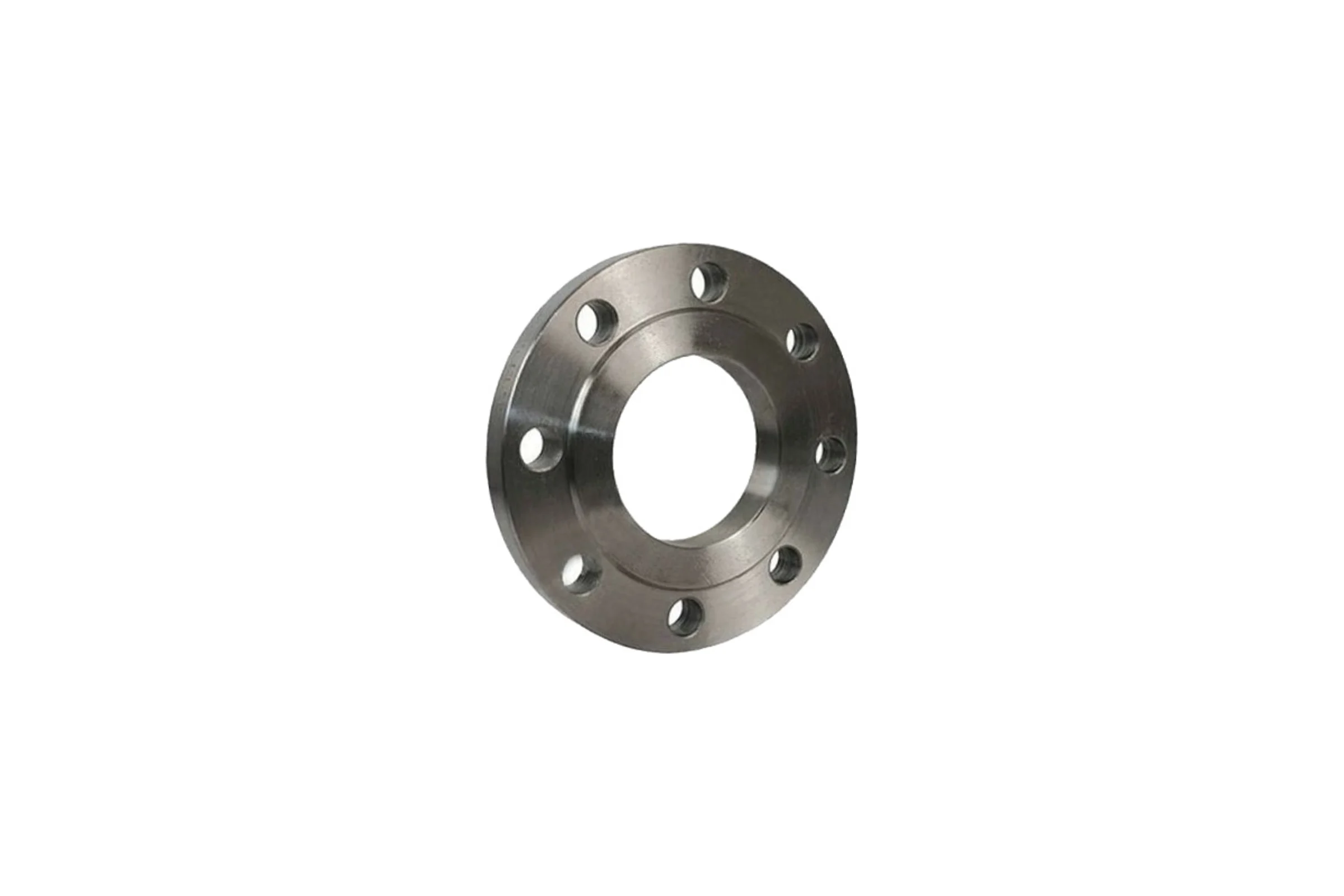

Фланец сталь плоский RUTEMPO Ду 200 Ру10 тип 01 ряд 1 исп. B 127-5863

Фланцы плоские приварные, фланцы приварные встык предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры. Монтаж и подготовку контактных поверхностей соединительных частей следует осуществлять в соответствии с указаниями проектной документации. Рабочая среда - вода, пар, газ, среды не агрессивные к материалу фланца.Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.Диаметр условный, мм -200Внутренний диаметр -222 ммНаружный диаметр -335 ммДиаметр крепежных отверстий -22 ммКоличество крепежных отверстий -8 штНоминальный диаметр шпилек –М20Длина шпилек -100 ммНоминальный диаметр болтов –М20Длина болтов -75 ммТолщина фланца -24 ммДиаметр уплотнительной поверхности -268 ммВысота уплотнительной поверхности -3 ммРасстояние между центрами крепежных отверстий -295 мм
