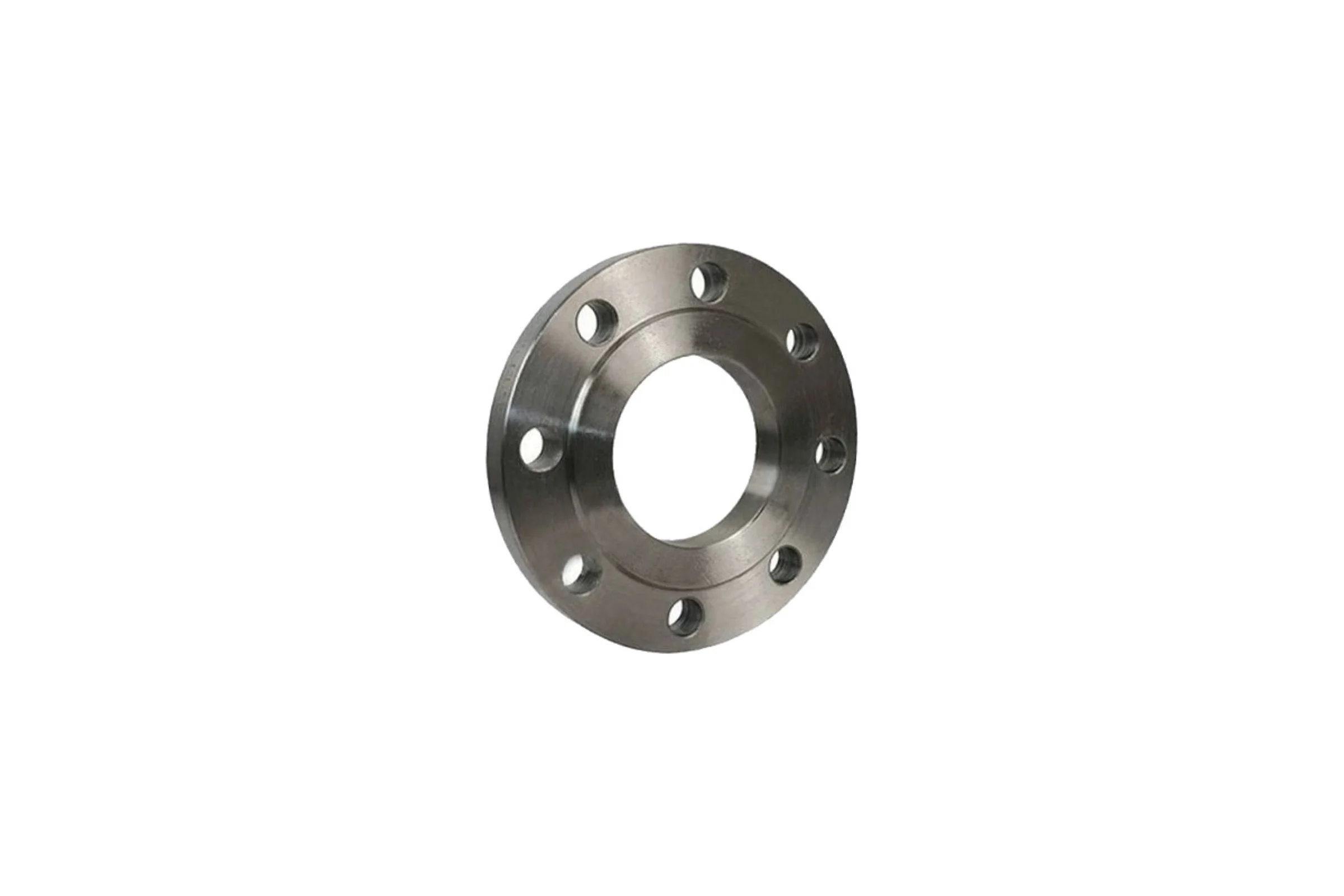

Фланец сталь плоский RUTEMPO Ду 150 Ру10 тип 01 ряд 1 исп. B 127-5862

Фланцы плоские приварные, фланцы приварные встык предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры. Монтаж и подготовку контактных поверхностей соединительных частей следует осуществлять в соответствии с указаниями проектной документации. Рабочая среда - вода, пар, газ, среды не агрессивные к материалу фланца.Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.Диаметр условный, мм -150Внутренний диаметр -161 ммНаружный диаметр -280 ммДиаметр крепежных отверстий -22 ммКоличество крепежных отверстий -8 штНоминальный диаметр шпилек –М20Длина шпилек -100 ммНоминальный диаметр болтов –М20Длина болтов -70 ммТолщина фланца -24 ммДиаметр уплотнительной поверхности -212 ммВысота уплотнительной поверхности -3 ммРасстояние между центрами крепежных отверстий -240 мм
