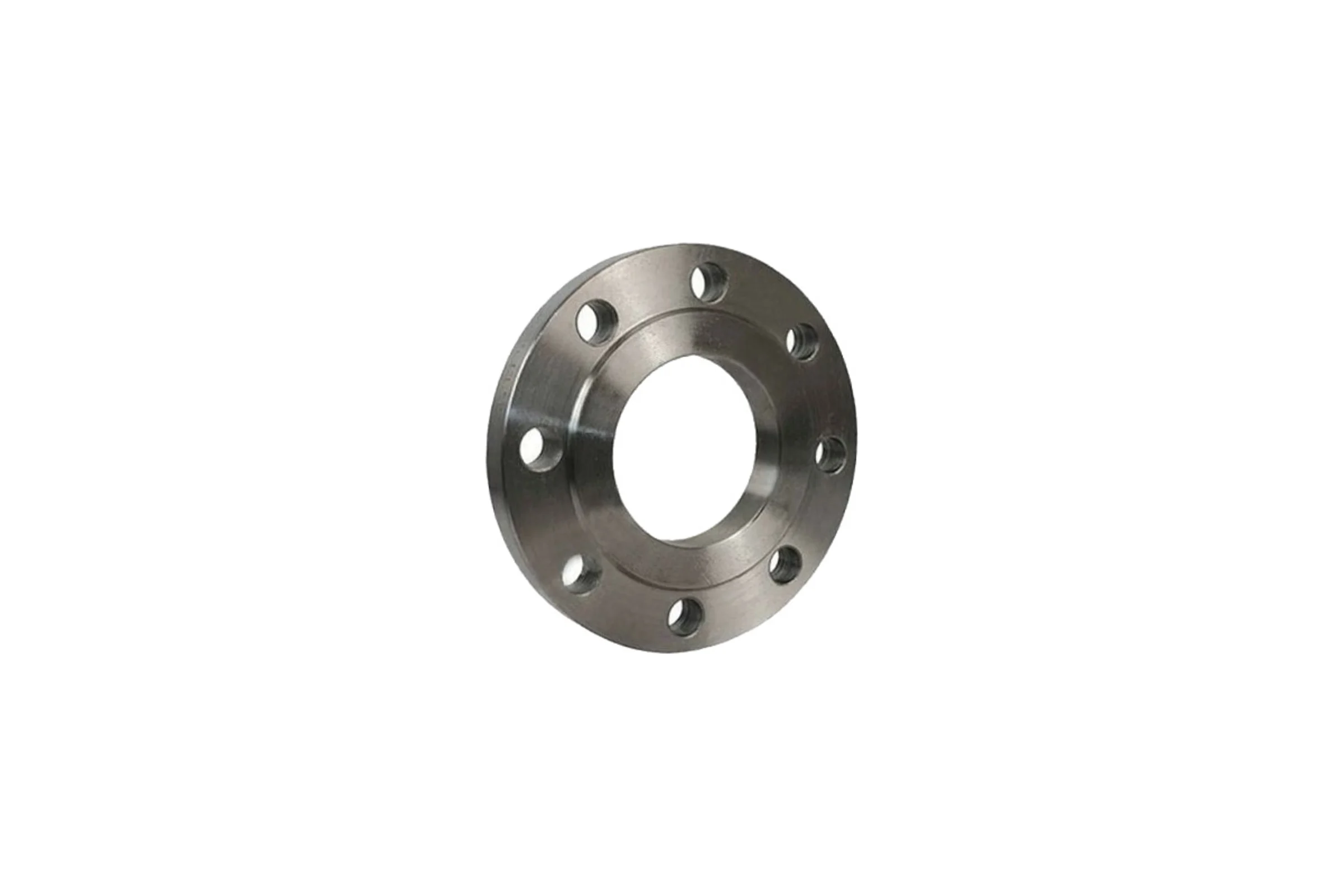

Фланец сталь плоский RUTEMPO Ду 100 Ру10 тип 01 ряд 1 исп. B 127-5861

Фланцы плоские приварные, фланцы приварные встык предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры. Монтаж и подготовку контактных поверхностей соединительных частей следует осуществлять в соответствии с указаниями проектной документации. Рабочая среда - вода, пар, газ, среды не агрессивные к материалу фланца.Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.Диаметр условный, мм -100Внутренний диаметр -110 ммНаружный диаметр -215 ммДиаметр крепежных отверстий -18 ммКоличество крепежных отверстий -8 штНоминальный диаметр шпилек -М16Длина шпилек -80 ммНоминальный диаметр болтов -М16Длина болтов -65 ммТолщина фланца -22 ммДиаметр уплотнительной поверхности -158 ммВысота уплотнительной поверхности -3 ммРасстояние между центрами крепежных отверстий -180 мм
