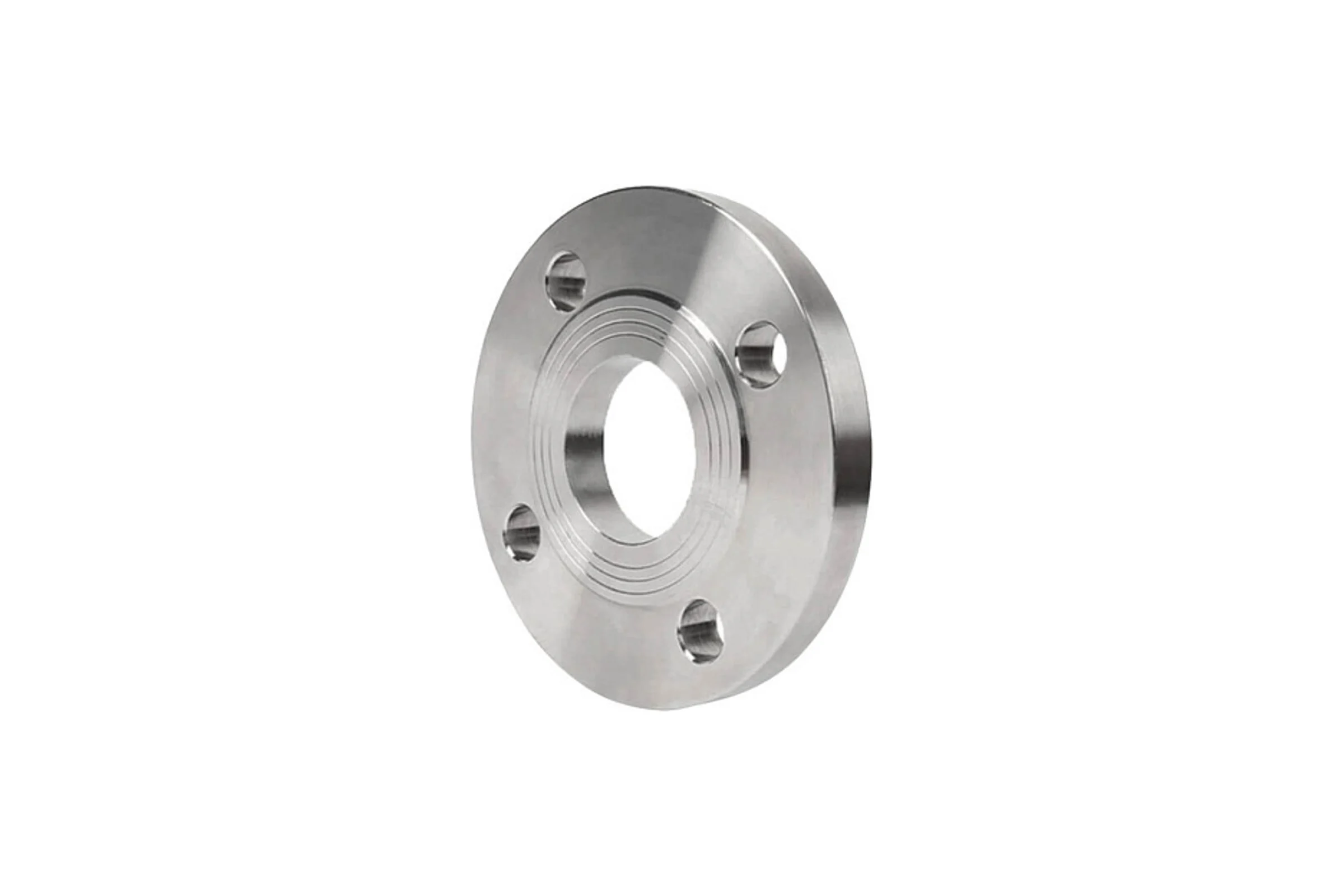

Фланец плоский vfz.su 50-16-01-1-В-ст.12x18н10т-IV ГОСТ 33259-15 VFZ 223302050

Фланец плоский приварной DN50 PN16 50-16-01-1-В ст.12Х18Н10Т-IV по ГОСТ 33259-2015 (VFZ) применяется для разъёмного соединения трубопроводов, арматуры и оборудования. Фланец приваривается к трубе, а стыковка выполняется болтами/шпильками через прокладку — удобно для обслуживания и демонтажа. Исполнение уплотнительной поверхности «В» обеспечивает надежную герметизацию при правильном подборе прокладки. Материал 12Х18Н10Т — коррозионностойкая нержавеющая сталь для длительной эксплуатации в водных и умеренно агрессивных средах.Размеры DN50 PN16 (тип 01):Наружный диаметр фланца D = 160 ммДиаметр болтового круга D1 = 125 ммОтверстия 4 × Ø18 мм (под крепёж М16)Посадочный диаметр под трубу (ряд 1) dB = 59 ммКрепёж и прокладка подбираются отдельно под условия эксплуатации и рабочую среду.используется для присоединения определенного участка трубопровода к различным аппаратам и устройствам (например, к теплообменникам, емкостям, запорной арматуре) для протекания рабочих сред, а также для стыковки отдельных участков трубы
