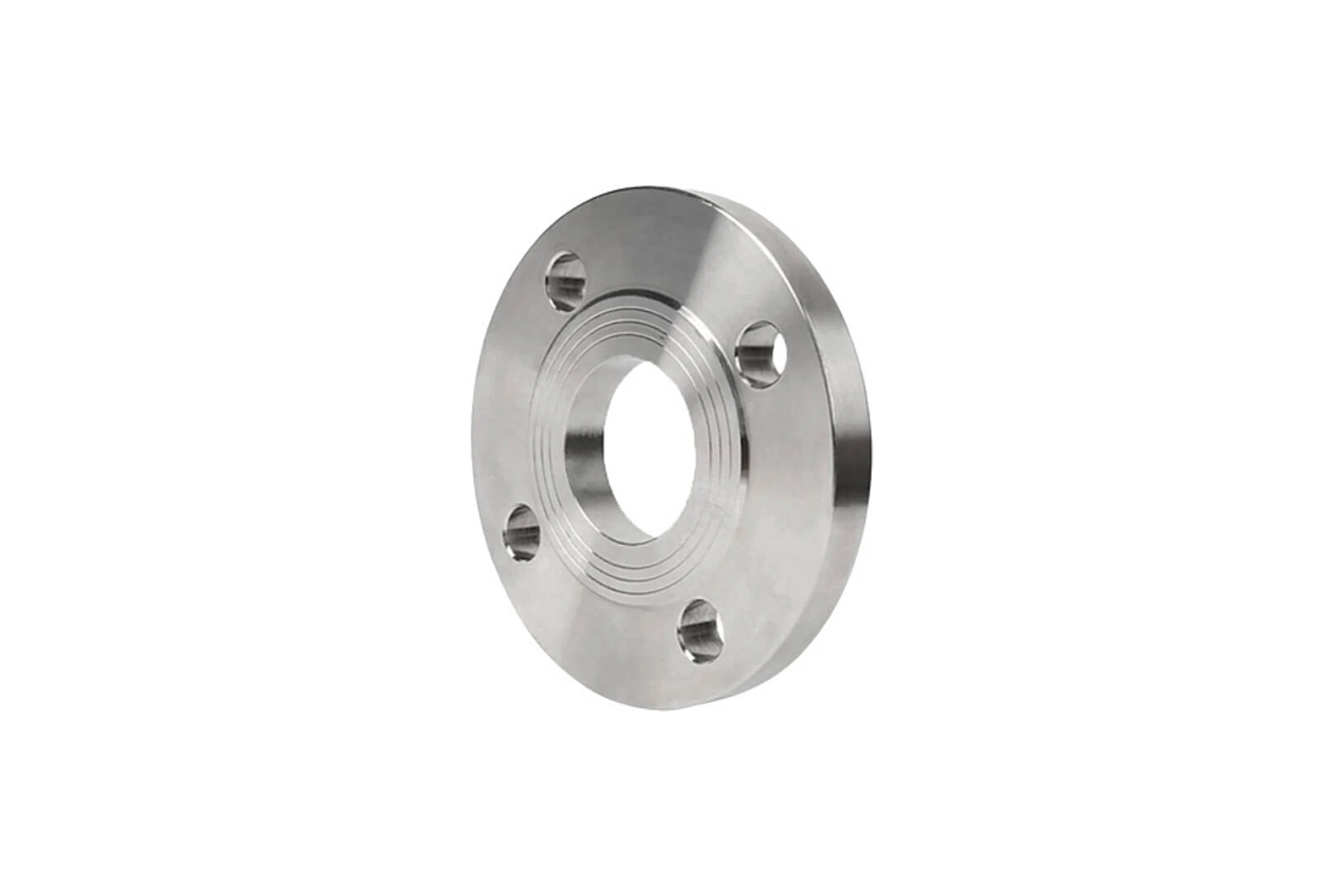

Фланец плоский vfz.su 32-16-01-1-В-ст.12x18н10т-IV ГОСТ 33259-15 VFZ 223302030

Фланец плоский приварной DN32 PN16 32-16-01-1-В ст.12Х18Н10Т-IV по ГОСТ 33259-2015 (VFZ) предназначен для разъёмного соединения трубопроводов, арматуры и оборудования. Фланец приваривается к трубе, а стык собирается на болтах/шпильках через прокладку, обеспечивая герметичность и удобство обслуживания. Исполнение уплотнительной поверхности «В» — стандартный вариант, позволяющий подобрать прокладку под рабочую среду. Материал 12Х18Н10Т — коррозионностойкая нержавеющая сталь для длительной эксплуатации в водных и умеренно агрессивных средах.Размеры DN32 PN16 (тип 01):Наружный диаметр фланца D = 135 ммДиаметр болтового круга D1 = 100 ммОтверстия 4 × Ø18 мм (под крепёж М16)Посадочный диаметр под трубу (ряд 1) dB = 39 ммКрепёж и прокладка подбираются отдельно под условия эксплуатации.используется для присоединения определенного участка трубопровода к различным аппаратам и устройствам (например, к теплообменникам, емкостям, запорной арматуре) для протекания рабочих сред, а также для стыковки отдельных участков трубы
