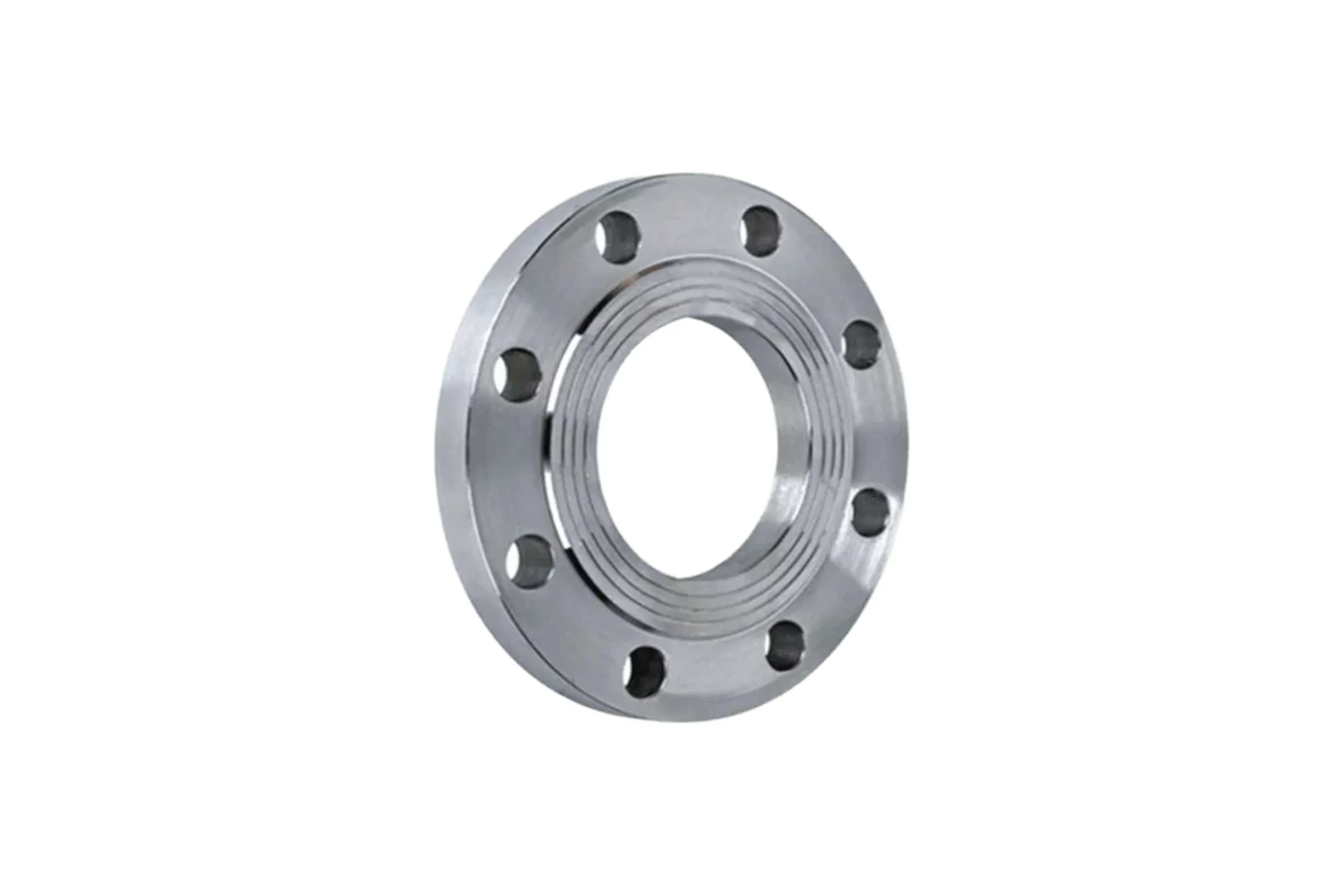

Фланец плоский vfz.su 150-16-01-1-В-ст.12x18н10т-IV ГОСТ 33259-15 VFZ 223302100

Фланец плоский приварной DN150 PN16 150-16-01-1-В ст.12Х18Н10Т-IV по ГОСТ 33259-2015 (VFZ) предназначен для разъёмного соединения трубопроводов, запорной арматуры и оборудования. Фланец приваривается к трубе, а стык собирается на болтах/шпильках через прокладку, что обеспечивает герметичность и удобство обслуживания — соединение можно быстро разобрать для ревизии или замены узлов. Исполнение уплотнительной поверхности «В» — распространённый стандарт, позволяющий подобрать подходящую прокладку под рабочую среду. Материал 12Х18Н10Т — коррозионностойкая нержавеющая сталь для длительной эксплуатации в водных и умеренно агрессивных средах.Размеры DN150 PN16 (тип 01):Наружный диаметр фланца D = 280 ммДиаметр болтового круга D1 = 240 ммОтверстия 8 × Ø22 мм (под крепёж М20)Посадочный диаметр под трубу (ряд 1) dB = 161 ммКрепёж и прокладка подбираются отдельно под условия эксплуатации и рабочую среду.используется для присоединения определенного участка трубопровода к различным аппаратам и устройствам (например, к теплообменникам, емкостям, запорной арматуре) для протекания рабочих сред, а также для стыковки отдельных участков трубы.
