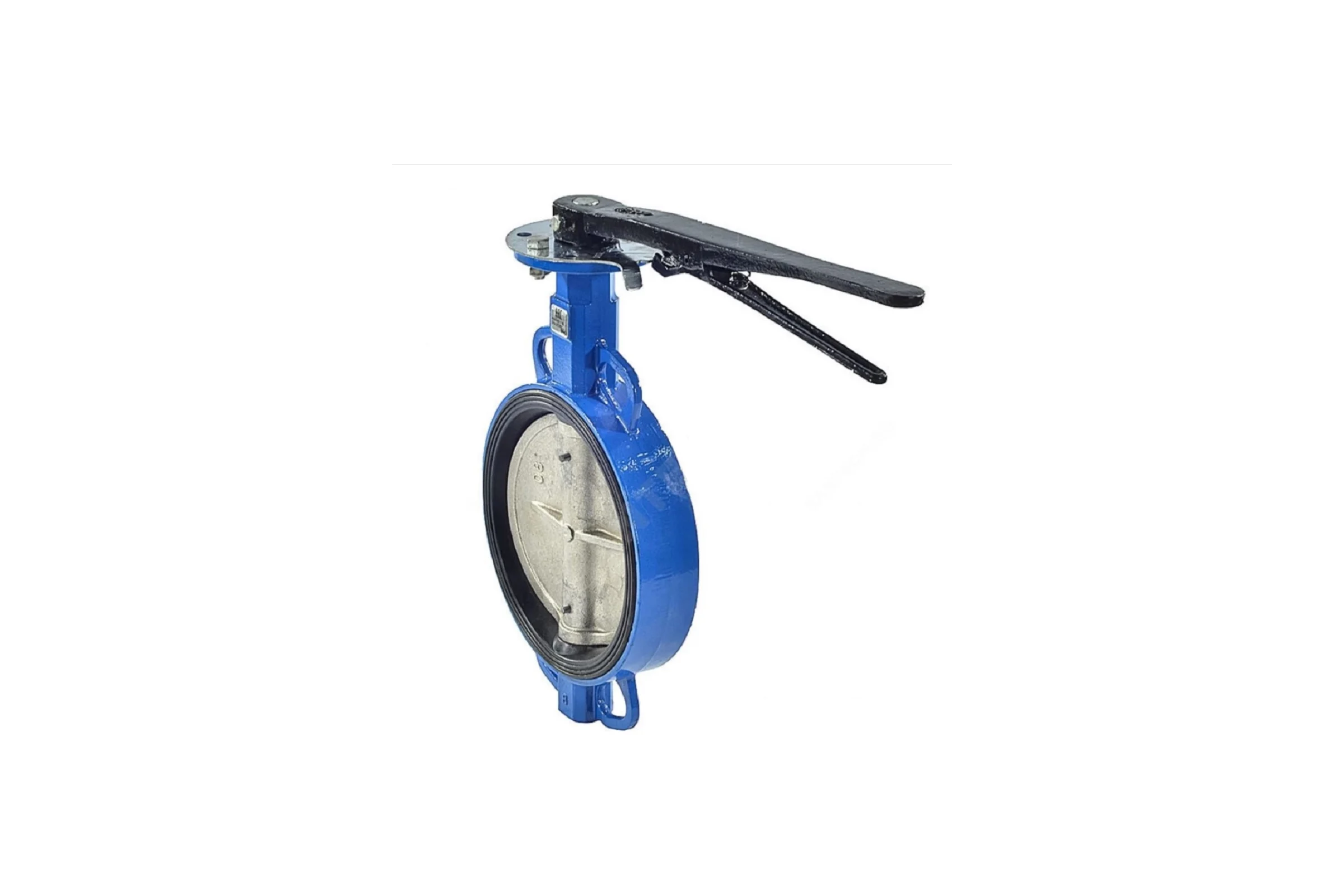

Затвор дисковый поворотный RUTEMPO чугун Ду 65 Ру16 межфл с рукояткой диск чугун манжета EPDM 107-3697

Затворы поворотные дисковые применяются в качестве запорно-регулирующих устройств на трубопроводах для воды при температуре до +85°С. Температура окружающей среды от -20˚С до +40°С. Полное закрытие затвора происходит при повороте рукоятки по часовой стрелке на угол 90° либо при вращении штурвала редуктора также по часовой стрелке. При этом диск совершает вместе со штоком вращательное движение до его полного соприкосновения с резиновой манжетой. Для предотвращения протечек рабочей среды между корпусом затвора и штоком используются уплотнительные кольца. Затворы поворотные дисковые могут устанавливаться на трубопроводе в любом положении. При монтаже затвора запорный диск должен находиться в полуоткрытом состоянии. Монтаж затвора в закрытом положении может вызвать блокировку диска из-за деформации манжеты. Перед установкой затвора ответные фланцы должны быть тщательно очищены от грязи, песка, окалин и др.Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Pу и может отличаться от представленного на фотоИнженерная система -Водоснабжение, Тепловые пунктыТип -дисковыйТип устройства -поворотныйТип присоединения -межфланцевоеМатериал седлового уплотнения -манжета EPDMМатериал -чугунРабочая среда -водаТемпература рабочей среды -до +85 oCМаксимальное рабочее давление, бар -16Номинальное давление фланцев, бар -16Материал корпуса -высокопрочный чугунМатериал диска -высокопрочный чугунСтроительная длина -39 ммСтроительная высота -157
